分析北京防水卷材熱熔法標準施工的各種方法利弊
一、北京防水卷材鋪設的各種方法利弊分析
北京防水卷材的鋪設方法有多種，常用的為：滿粘法、空鋪法、點粘法和條粘法。一般來說，在選用鋪設方法時要優(yōu)先考慮空鋪法、點粘法和條粘法。因為屋面受地基變形，結構荷載，溫差變形，找平層及北京防水層收縮變形等因素的影響，若北京防水層與基層滿粘的話，其適應變形的能力差，北京防水層常被拉裂破壞。解決這一問題的辦法無非是提高卷材的延伸率，減少結構變形和改變鋪貼工藝，而改變鋪貼施工工藝最為簡便易行。空鋪法、點粘法、條粘法和機械固定法等工藝使北京防水層與基層盡量脫開，北京防水層有足夠的長度參加應變，對解決北京防水層被拉裂起到了良好的效果。
但這幾種鋪貼方法各有自己的優(yōu)缺點，適合不同形式屋面及在有一定限制性條件下的北京防水層鋪設。
滿粘法
粘貼北京防水卷材的最大優(yōu)點是卷材與基層粘貼牢固。主要適合以下幾種情況：
1.風力強勁的地區(qū)：滿粘法粘貼避免了卷材被風抓起撕裂的可能。雖然也可以空鋪，然后在卷材上面覆蓋重物，如鋪設小型混凝土板或鋪設一道礫石層來解決卷材被風撕裂。但無疑增加了成本（如材料本身以及屋面荷載加大，屋面板增厚等）。
2.坡屋面；滿粘的卷材與基層結合牢固，避免了卷材的向下滑落。雖然也可以采用機械固定的方法來固定卷材，但因不能全面固定，所以還會遇到上面所提到的卷材被風刮起的缺陷。
3.需要在北京防水層上頻繁地進行其他工種施工作業(yè)的情況：如在屋面上設計有彩鋼坡屋頂。通常情況下是在彩鋼坡屋頂沒有安裝彩鋼板前，鋪設北京防水卷材（因安裝彩鋼板后，鋼結構屋頂內十分黑暗，雖可人工照明，但空間狹小，不利于施工）。在安裝彩鋼板時，施工作業(yè)人員要頻繁踩踏卷材，難免要對北京防水層造成破壞，而滿粘的卷材在一定程度上可以承受這種外力的沖擊，而不至于移位，接縫撕裂。
如前所述，空鋪法和條（點）粘法的優(yōu)點在于它很好地克服了由于結構變形所產生的應力的破壞，同時也降低了勞動強度，省時省力（粘貼量減少）。而缺點也正是它不適合坡屋面、風力強勁的地區(qū)以及北京防水層鋪設后要承受施工作業(yè)所產生的外力作用的情況。
實際上，空鋪法和條（點）粘法施工中也用到了滿粘法——卷材周邊800毫米范圍內要滿粘。在滿粘法施工中，同樣要用到空鋪法。
卷材屋面北京防水層要求基層有較好的結構整體性和剛度，由于找平層收縮和溫差影響，水泥砂漿找平層應該設置分隔縫，使找平層裂縫集中于分隔縫中，減少找平層大面積開裂的可能。為避免卷材在分隔縫處被撕裂，在采用滿粘法鋪設卷材時，在分隔縫處卷材要空鋪，最好再增加一道干鋪的卷材條，將分隔縫蓋住，且與基層和上面卷材都不粘貼在一起，否則只是增加了局部卷材層的厚度而已。
在實際施工中要充分考慮各種鋪貼方法的利與弊，取長補短，綜合運用，以達到最佳北京防水效果。
二、北京防水卷材鋪設實例

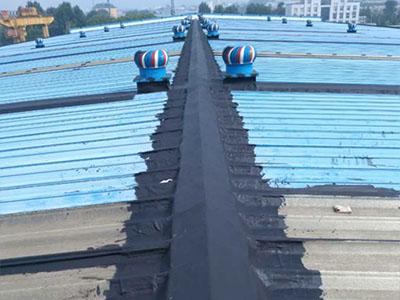

熱熔法施工（APP/SBS）
1、施工工具：汽油噴燈（3.5升）、滑輪、刷子、壓子、剪子、卷尺、掃帚等。
2、基層處理：基層為水泥砂漿找平層，基層必須堅實平整，不能有松動、起鼓、面層凸起或粗糙不平等現(xiàn)象，否則必須進行處理。
3、基層必須干燥，含水率要求在9%以內，測試時在基層表面放一塊卷材，經3—5h后如其下表面基本無水珠時即可施工。
4、在施工前要認真清掃基層表面上殘留的水泥砂漿殘渣、灰塵及雜物，然后涂刷底油，要求涂刷均勻一致，一次涂好，干燥8h以上（以氣溫而定，不粘腳為宜）。
5、復雜部位處理：陰陽角部位均應做成八字形，對女兒墻、管根、煙筒、排氣孔及落水口、伸縮縫等拐角部位均應做附加層，一般寬為30cm，搭接為6—8cm。
6、卷材鋪貼：鋪貼卷材前，要量好要施工的北京防水面積，然后根據材料尺寸合理使用材料，從最低處開始鋪貼，先將卷材按位置放正，長邊留出8cm接茬、短邊留出10cm接茬。然后點燃噴燈對準卷材底面及基層表面同時均勻加熱（噴燈嘴距卷材表面約30cm為宜），待卷材表面熔化后，隨即向前滾鋪卷材，并把卷材壓實壓平，接茬部分以壓出熔化瀝青為宜，滾壓時不要卷入空氣和異物，并防止偏斜、起鼓和折皺。最后再用噴燈和壓子均勻細致的把接縫封好，防止翹邊。
7、勞動保護及安全防護：卷材在運輸及施工過程中要防止堅硬物體硌傷、刺破，施工完畢后禁止隨意踐踏，并做好使用保護工作。在施工過程中戴好手套，避免燒傷、燙傷，對于汽油桶、卷材等易燃物品要單獨存放，遠離火源，預防火災和工傷事故的發(fā)生。
冷貼法施工
基層處理：
（1）基層表面應充分干燥，不得有凹凸、松動、鼓包、起皮、裂縫、麻面等現(xiàn)象，用2M直尺檢查基層表面平整度，偏差不得超過5MM。
（2）基層與突出屋面的結構（如女兒墻、立墻等）交接處的陰陽角均應作成半徑為圓弧。
（3）女兒墻頂端和檐口部位的滴水線應符合要求，水落口要適合于鋪設卷材且周圍排水良好；在鋪設卷材北京防水層之前，應清除基層上灰塵、油脂等雜物，基層表面必須干凈。
三、卷材北京防水層的鋪設和粘結處理
（1）卷材的鋪設方法和適用范圍
根據工程類型、結構特點、北京防水部位及施工條件確定卷材的鋪設方法，可采用滿粘法或空鋪法。SBS卷材北京防水層可分為單層和疊層構造，具體應根據設計要求。
粘貼法：是采用專用基層膠粘劑把卷材全部粘結在基層上的施工方法。滿粘法適用于各類工程的卷材與基層以及卷材與卷材之間的粘結。
（2）卷材的放置
卷材在鋪貼之前，需在合格基層上將卷材從緊卷狀態(tài)下展開，使其從拉伸狀態(tài)自由收縮，消除卷材在生產卷曲過程中產生的應力，避免以后卷材收縮造成不良后果。
（3）卷材北京防水層滿粘法
鋪設水平北京防水層：
(1)、將卷材展開并定位：把卷材折回一半，使卷材底面有一半暴露；折回的卷材應平滑、無皺折；
(2)、攪勻基層膠粘劑并用絨毛滾刷或毛刷把膠勻涂布在基層和卷材上，不要結球，并保證使兩個表面都達到100%涂布，但在卷材搭接區(qū)不要涂基層膠粘劑；基層膠粘劑干燥至仍然發(fā)粘但指觸不粘時，即可開始鋪貼卷材。
(3)、操作時應將卷材沿長方向已涂膠一側向外對折，對準基準線將涂過膠干燥的一半卷材滾鋪進涂過膠的基層上。鋪貼時不能拉伸卷材，并避免出現(xiàn)折皺缺陷；每鋪完一幅卷材后，立即卷材表面用力滾壓，以保證卷材與其粘貼牢固；折回卷材未粘結的一半，按照上述工藝完成整幅卷材鋪貼。
鋪設垂直面北京防水層:垂直面北京防水層卷材應由下向上鋪貼，涂膠及晾膠的方法與平面相同。
卷材搭接縫的粘結和密封:
(1）卷材與卷桿的連接采用搭接方式，搭接寬度為短邊80MM，長邊為80MM。
(2）相鄰卷材搭接定位，用專用清洗劑清潔搭接區(qū)后，均勻涂刷搭接膠粘劑。
(3）待搭接膠粘劑干燥至仍有粘性但指觸不粘時，沿底部卷材的內邊緣13MM以內，擠涂4MM寬的內密封膏膏條，在所有的接縫上，特別是接縫相交處要確保密封膏不間斷。
(4）在內密封膏擠涂完畢后，進行卷材搭接粘結作業(yè)，用手一邊壓合一邊排除空氣，使搭接部位粘合，不要拉伸卷材或使卷材出現(xiàn)皺折；隨后立即用手持鋼壓輥以正向壓力向接縫外邊緣輥壓，保證粘結牢固，滾壓方向應與接縫方向垂直。
(5）用沾有配套清洗劑的布清理接縫，以接縫為中心線擠涂搭接密封膏，并用帶有凹槽的專用刮板沿接縫中心線以45度角刮涂壓實外密封膏，使之定型。搭接密封膏應在搭接完成2h后施加，并應當日完成。
北京防水層的保護和壓載:
(1）北京防水層完成并經檢驗合格后，方可進行保護層或壓載層的施工。
(2）屋面北京防水層的保護：在卷材北京防水層鋪設完成后，應根據設計及有關規(guī)范的要求，在北京防水層上鋪設保護層。對于上人屋面，可采用水泥砂漿、細石混凝土剛性保護層或塊體材料作為保護層；對于非上人屋面，可根據需要涂刷表面著色保護涂料。
